Tuotteen yleiskatsaus

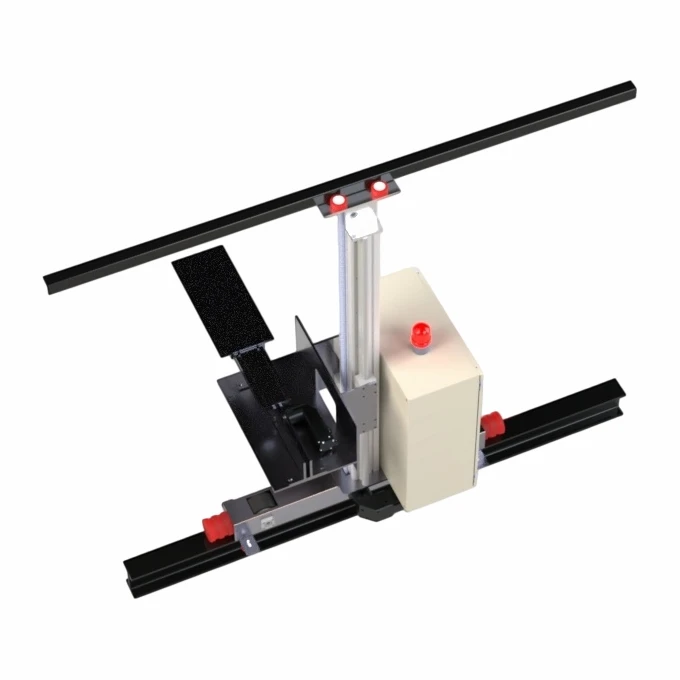

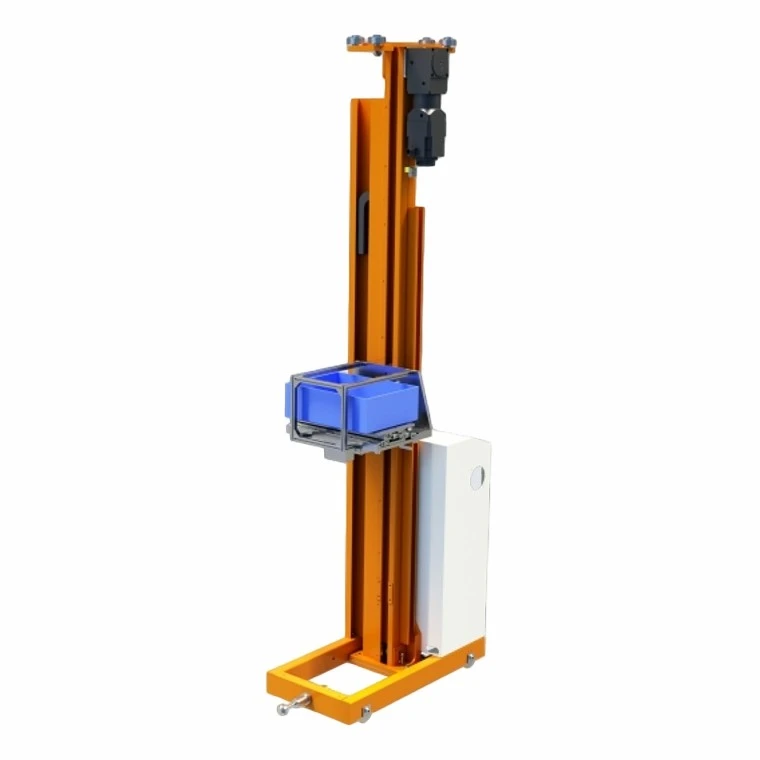

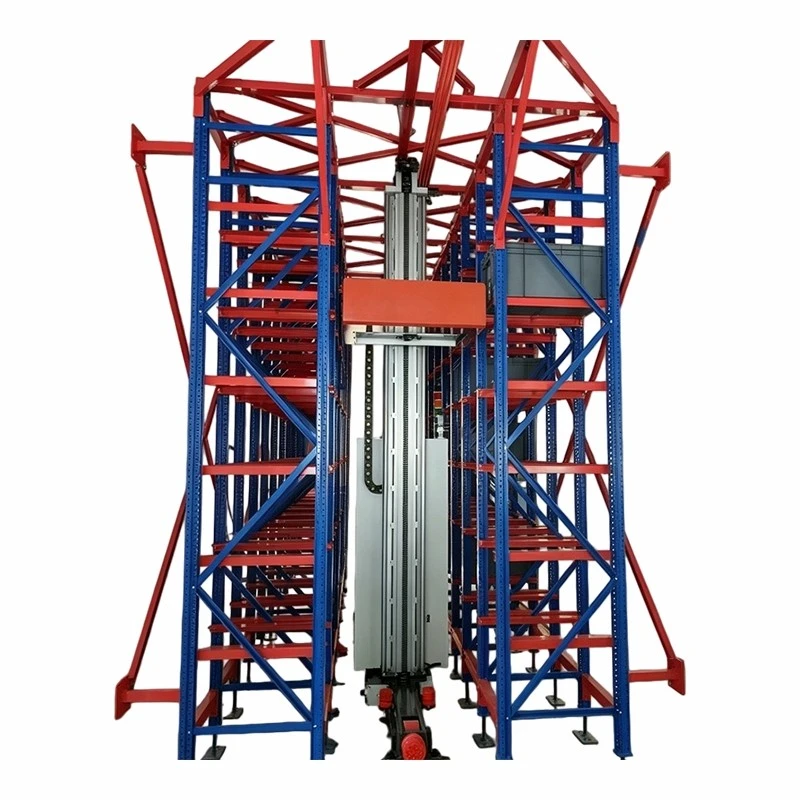

Pieniin{0}}-keskikokoisiin automatisoituihin varastointi- ja noutojärjestelmiin (AS/RS) korkea-laitteisiin suunniteltu yksi-mastoinen minikuorman pinoajanosturi toimii tehokkaana-kevyenä{5}}kuormankäsittelyratkaisuna. Rakennettu yhdestä kevyestä alumiinipylväästä ja täyden servokäyttöarkkitehtuurista, se tuottaa synkronoitua kolmen{7}}akselin liikettä suurilla käyttönopeuksilla. Yksikkö on suunniteltu käsittelemään kevyitä muovikasseja, aaltopahvilaatikoita, komponenttisäiliöitä ja pieniä materiaalilokeroita. Yksikkö suorittaa täysin automaattiset varaston varastointi-, keräily- ja varastonsiirtotehtävät ilman manuaalisia toimenpiteitä. Se sopii täydellisesti tila{11}}rajoittuneisiin varastoihin ja suuren-suorituskyvyn jaetun kotelon{13}}keräilytoimintoihin. Se yhdistyy saumattomasti WMS- ja WCS-alustoihin Ethernetin kautta ja tarjoaa poikkeuksellisen tallennustiheyden minimaalisella omapainolla ja energiajalanjäljellä.

Tärkeimmät tekniset tiedot

Rakenteelliset perustiedot

Tuote	Yksikkö	Parametri	Huomautuksia
Kehyksen kokoonpano	-	Yksi alumiinimasto	Saatavilla mukautettuun kokoonpanoon
Nimellinen kuormituskapasiteetti	kg	15 ~ 100	Maksimipaino yksittäistä laukkua kohti
Suurin nostokorkeus	m	3 ~ 16	Mitattuna telinerakenteen yläosaan
Yhteensopivien kantolaukun mitat	mm	400×300 ~ 800×600	Sopii tavallisiin eurokasseihin ja räätälöityihin{0}}kokoisiin laatikoihin
Vähimmäiskäytävän leveys	mm	1200	Mahdollistaa suuren{0}}tiheyden säilytyksen kapealla käytävällä
Koneen kokonaispaino	kg	1800 ~ 3500	Vaihtelee nostokorkeuden mukaan
Haarukan kokoonpano	-	Yksi syvä / kaksinkertainen syvä teleskooppihaarukka / puristintarrain	Vakiovarusteena kolmivaiheinen{0}}teleskooppihaarukka; puristin-tyylinen tarttuja saatavana päivityksenä laatikon käsittelyyn

Liike- ja suorituskykytiedot

Tuote	Yksikkö	Parametri	Huomautuksia
Suurin vaakasuuntainen ajonopeus (X--akseli)	m/min	360	Servo{0}}ohjattu portaattomalla nopeudensäädöllä
Vaakasuuntainen kiihtyvyys	m/s²	4.0	Tasainen aloitus-pysäytys sisäänrakennetulla-heilahtelun esto--logiikalla
Suurin nostonopeus (Z--akseli)	m/min	180	Nostetaan synkronisella hihnakäytöllä
Nostokiihtyvyys	m/s²	3.0	Hiljainen toiminta alhaisella melupäästöllä
Suurin haarukan jatkenopeus (Y--akseli)	m/min	75	Kolmivaiheinen{0}}teleskooppirakenne
Kolmen-akselin paikannustarkkuus	mm	±1 ~ ±3	Kaksoispaikannus laseretäisyyden ja viivakooditunnistuksen avulla
Yhden{0}}jakson käsittelykapasiteetti	sykliä/h	60 ~ 80	Yksittäinen putaway tai yksi haku sykliä kohti
Kaksijaksoinen{0}}käsittelykapasiteetti	sykliä/h	80 ~ 120	Yhdistetty putaway ja nouto yhdessä syklissä

Sähkö- ja käyttöjärjestelmä

Tuote	Erittely
Vetomoottorimerkit	Servomoottorit huippumerkeiltä: SEW, Siemens, Panasonic
Virransyöttö	Kolmivaiheinen AC 380 V / 400 V, 50 Hz
Asennettu kokonaisteho	7,5 ~ 15 kW
Tehosyöttömenetelmä	Johdinkisko / kaapelin vetoketju
Sisäänrakennettu ohjain	Ohjelmoitavat logiikkaohjaimet Siemensiltä, Mitsubishiltä, Omronilta
Viestintäprotokollat	Tukee Profinet, Ethernet/IP, Modbus TCP
Paikannusratkaisu	Integroitu laseretäisyysanturi + viivakoodinlukija
Anti-Hailunhallintajärjestelmä	Oma ohjausalgoritmi rajoittaa maston taipuman enintään 5 mm:iin

Käyttöympäristö ja turvallisuusominaisuudet

Tuote	Parametri
Käyttölämpötila-alue	Vakioalue: +5 aste ~ +40 aste ; matalan-lämpötilan versio saatavilla -25 asteen ~ +40 asteen ympäristöihin
Toimintamelutaso	Vähemmän tai yhtä suuri kuin 80 dB(A)
Kotelon suojausluokitus	IP54 sähkökaappiin
Vakioturvaominaisuudet	X/Y/Z-akselin rajakytkimet, hätäpysäytyspainike, törmäyspuskurit, löysän köyden tunnistus, ylikuormitussuoja, turvavaloverho, huoltolukituslaite
Valinnaiset turvallisuuspäivitykset	Räjähdyssuojattu-sähkökotelo, matalan lämpötilan-voitelujärjestelmä kylmävarastointisovelluksiin
